萬級送風天花又稱為潔凈送風天花，凈化送風天花，層流送風天花，無塵送風天花，手術室送風天花。
萬級送風天花箱體板金制作，表面烤漆。萬級送風天花隨著現代醫學科學技術的發展，外科技術對手術室的潔凈條件的要求也越來越高。百級層流手術室是目前為理想的。

什么是萬級層流送風天花？
萬級層流送風天花是一種基于空氣潔凈技術的微生物污染控制設備，它依托手術室潔凈送風天花裝置，通過合理的氣流分布，確保室內的潔凈度達到送風面100級的標準。它可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目，為醫療環境提供極致凈化解決方案。

萬級層流送風天花的工作原理
萬級層流送風天花的工作原理是根據空氣潔凈技術，通過高壓噴射的空氣將微生物污染程度不同的空氣進行控制，從而達到控制空間環境中空氣潔凈度的目的。同時，它還能提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。

萬級層流送風天花板的優勢
高效凈化：萬級層流送風天花能夠有效控制空氣中的微生物污染，確保手術室內的潔凈度達到最高標準，為患者提供安全的手術環境。

合理氣流分布：萬級層流送風天花能夠合理分布?xì)饬?，使?jié)崈艨諝飧采w整個手術室，確保手術過程中潔凈度的穩定。

智能控制：萬級層流送風天花采用智能控制系統，可實時監測室內潔凈度、溫、濕度等參數，并根據需求進行調節，確保室內環境始終處于最佳狀態。

節能環保：萬級層流送風天花采用節能設計，降低能耗，同時減少對環境的影響。

安裝方便：萬級層流送風天花板的設計便于安裝和維護，節省了醫院的人力物力資源。

但如何有效管理，使層流手術室的空氣菌落數符合衛生部頒發的空氣環境衛生學標準，又符合潔凈手術室等級標準，并使之減少到最低限度，國內檢索文獻資料較少，是目前潔凈手術室管理中值得探討的一個新的課題。

層流送風天花是采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求；并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。

那么、層流送風天花有什么特別要求呢?
層流天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。
層流天花結構的合理性直接影響到手術室的送風效果，凈化級別、垂直送風模式;
像”梓凈”牌層流送風天花結構合理，分為I、II、III級手術室用，箱體冷板噴塑，下框全不銹鋼，美觀耐用。潔凈送風天花裝置是根據國內外領先的阻漏層技術，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度（送風面100級）。

層流凈化手術室不僅要求高度潔凈的空氣(進入手術室的空氣須經高效過濾器凈化)，而且要求能控制氣流的流通方向(即采用層流超凈裝置)，使氣流從潔凈度高的手術區域流向潔凈度低的區域，并帶走和排出氣流中的塵埃顆粒(塵粒)和細菌;層流是一股細小、薄層的氣流，以均勻的流速向同一方向輸送;凈化氣流的方向分為垂直層流式和水平層流式兩種。

手術室層流送風天花的高效過濾器如何維護呢？
手術室層流送風天花的高效過濾器維護要點：
1、檢驗方法：觀察或白綢布擦拭檢查。

2、對于高效過濾器，安裝方向必須正確：過濾器在豎向與框架之間的連接，嚴禁滲漏、變形、破損和漏膠等，安裝后必須保證內壁清潔，無浮塵、油污、銹蝕及雜物等。

3、高效過濾器在安裝前，不允許用手撕毀或打開包裝袋或包裝膜;應嚴格按照高效過濾器包裝箱上標注的方向標準存放空氣過濾器;在高效空氣過濾器的搬運過程中，應輕拿、輕放，避免劇烈的振動和碰撞。必須對潔凈室進行全面清掃、擦凈，凈化空調系統內部如有積塵，應再次清掃、擦凈，達到清潔要求。如在技術夾層或吊頂內安裝高效過濾器，則技術層或吊頂內也應進行全面清掃、擦凈。必須在安裝現場拆開包裝進行外觀檢查，內容包括：濾紙、密封膠和框架有無損壞;邊長、對角線和厚度尺寸是否符合要求;框架有無毛刺和銹斑（金屬框）;有無產品合格證，技術性能是否符合設計要求。

4、高效過濾器的運輸和存放應按照生產廠標志的方向擱置。在運輸過程中，應輕拿輕放，防止劇烈振動和碰撞，不可以強制裝卸。

5、安裝高效過濾器時，外框上箭頭應和氣流方向一致;當其垂直安裝時，濾紙折痕方向應垂直于地面。安裝粗效平板式或折疊式過濾器，應使鍍鋅網面在出風背面方向。安裝袋式過濾器，則應使濾袋長度方向垂直于地面，不可使濾袋方向平行于地面安裝。

6、在設備運行時,一般不要更換過濾器;如因過濾器已到更換期限而無法停機更換,則只允許在不停風機情況更換初效過濾器、中效過濾器;亞高效過濾器和高效過濾器必須停止送風后方可更換。

7、高效過濾器與連接框架之間的密封墊，必須嚴密、無泄露，以保證過濾效果。

推薦閱讀：百級送風天花 千級層流送風天花

千級層流送風天花是現代醫院手術室必用的一種凈化裝置。層流送風天花它的裝置是根據國內外好的阻漏層技術，依托手術室潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。

千級層流送風天花可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。層流送風天花裝置是根據國內外好的阻漏層，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度（送風面100級），箱體板金制作，表面烤漆。
千級層流送風天花是采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求；并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境

層流送風天花主要應用在手術室中，凈化層流手術室可分為100000級、10000級、1000級、100級四級。

手術室送風天花如何選擇？
1、根據手術室級別來選擇；
2、安裝方式選擇不同結構；
3、材質：冷板噴塑需要無塵涂料、不銹鋼制作304；

手術室送風天花分為三個級別：
百級送風天花：Ⅰ型（2800*2600）
千級送風天花：Ⅱ型（1800*2600）
萬級送風天花：Ⅲ型（1400*2600）

千級層流送風天花板的設計原理
高效過濾：千級層流送風天花板采用高效過濾器，能有效過濾空氣中的塵埃、細菌等微生物，確保手術室內的潔凈度。
均流技術：千級層流送風天花板采用特殊的均流裝置，使送風分布更加均勻，避免空氣流動產生渦流，確保手術室內的空氣質量。
氣流補償：千級層流送風天花板通過氣流補償技術，使送風量滿足手術室內的需求，保持室內正壓，防止外部污染物進入。

千級層流送風天花板的特點
凈化效果好：千級層流送風天花板能實現手術室內的潔凈度達到1000級，滿足各類手術的要求。
送風均勻：千級層流送風天花板采用均流技術，使送風分布更加均勻，提高手術室內的空氣質量。
適用范圍廣：千級層流送風天花板可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。

千級層流送風天花板的應用
千級層流送風天花板在醫院手術室中的應用非常廣泛。它能夠提供高效凈化的空氣，確保手術室內的潔凈度達到1000級，滿足各類手術的要求。同時，通過均流技術，千級層流送風天花板能夠使送風分布更加均勻，避免空氣流動產生渦流，提高手術室內的空氣質量。此外，千級層流送風天花板還具有氣流補償功能，能夠根據手術室內的需求調整送風量，保持室內正壓，防止外部污染物進入。

層流送風天花的設計特點:
百級層流送風天花即滿布高效過濾器的送風頂棚，有多種形式，本設計采用液槽密封形式的送風天花。

目前，液槽密封結構有兩種形式。
其一，高效過濾器上裝，即帶液槽的高效過濾器從上部裝入與之配套的框架刀口上，依靠高效過濾器邊框液槽內的密封膠與框架刀口來實施對氣流的密封。

這種結構需要的靜壓箱高度較大，否則，高效過濾器調轉不開。雖然高效過濾器在刀口框架上方，但并非在吊頂夾層內安裝，而是在潔凈室內把高效過濾器穿過框架口伸入靜壓箱后再轉向放于框架的刀口上。所以，夾層空間小的話，高效過濾器轉不開。

其二，高效過濾器下裝，即高效過濾器帶液槽的邊在下方，帶刀口的框架位于液槽的上方，與第一種情況正好相反，框架的刀口向下，把高效過濾器伸入靜壓箱內，液槽邊在刀口正下方，用壓件托住高效過濾器，使其邊框液槽與刀口接觸來密封空氣，高效過濾器的重量由4個壓件承擔。
帶刀口的框架常用的材質有專用鋁合金型材、不銹鋼型材。鋁型材運輸、安裝比較方便，可工廠化制作現場組裝。
但在連接縫處需靠密封膠密封，組裝后鉚釘外露，不太美觀。不銹鋼型材采用氬弧焊焊接，比鋁型材的插件鉚接密封性好。
但如果在施工現場焊接，質量不好保證。如果送風天花面積小的話可工廠化制作，現場安裝，這樣質量可得到保證。如果送風天花面積大的話，工廠化制作后的成品運輸又有困難。

在本設計中綜合上述優缺點，釆用不鎊鋼型材工廠化泡作。由千級送風夭花的面積較大，考慮到運輸?shù)囊蝰?，把送風夭花分割成三部分（即用25mm厚的彩考峽芯板將靜箱分害威三等分）。

每一部分安裝一整片刀口框架，把每一片分割成15個高效過濾器單元。 這樣做比采用一個大的靜壓箱均效果，但整個送風面的盲區有所增大，不過，經驗算滿 布比能滿足垂直單向流的荽求。盡如此，在本設計中釆用了高效過濾器下吾媒設阻尼孔板來消除送風面盲區的影響，以保正百級單向流氣流組織。

手術室送風天花制作要求選配：
1、A型箱體為冷軋鋼板靜電噴塑處理，冷軋鋼板靜電噴塑做圍護及進風過濾框，含雙層DPP均流網及中速氣流補償裝置。

2、B型外箱體采用SUS304不銹鋼制作?？垢g、耐酸堿、視覺更美觀、強度高，同時，保留雙層DPP均流網及中速氣流補償裝置。

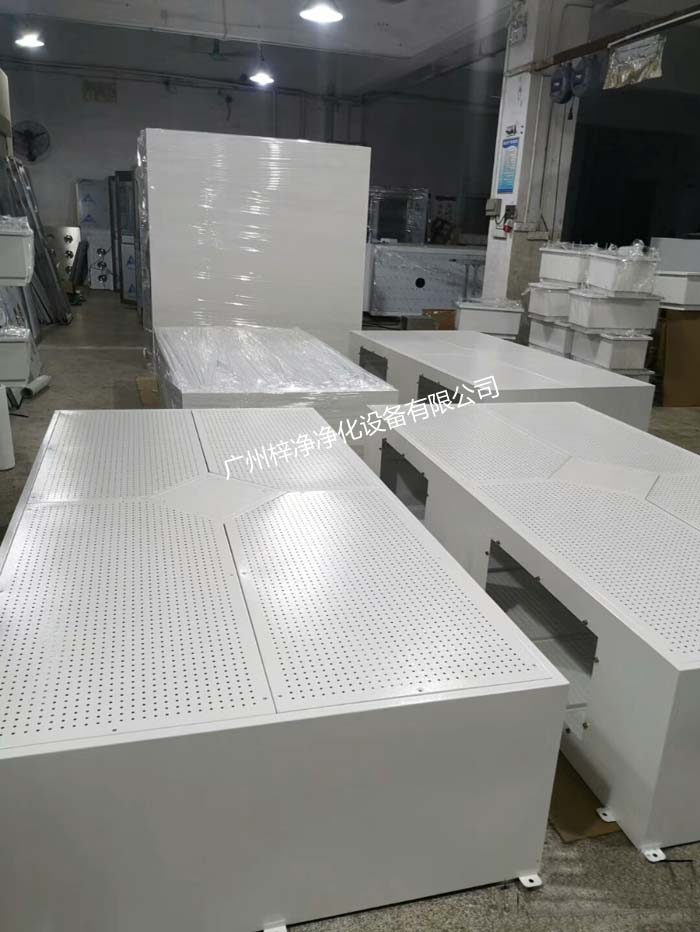

3、手術室送風天花阻尼層均流可選用鋁質網孔板、304不銹鋼網孔板、冷軋鋼板烤漆網孔板、雙層DPP均流網。

手術室送風天花特點：
1、送風形式：層流送風天花分高效過濾器滿布（平鋪）送風和高效過濾器側布（側鋪）送風兩種。

2、氣流狀態：送風天花下部氣流均勻，氣流滿布率≧95%,達到行業檢測的相關參數要求。

3、均流模式：多塊網孔板組合，出風均勻，靜電粉末噴涂，和墻頂面同色，表面效果好。

4、工廠制造，現場采用標準連接件拼接組裝，安裝方便、簡單，設備安裝質量有保障。

5、維護操作：國標規格過濾器，更換快捷、方便，易維護。

6、過濾器壓差密封技術:保證潔凈區內無泄漏。

7、過濾器滿布技術:壓差低，超長使用壽命。

8、穩定的產品質量，供貨周期短。

8、高分子阻尼層送風網面:低阻力，風速均勻。

9、均流度滿足最新規范要求:不均勻度小于15% 。

10、變級別手術室:擴大手術室使用范圍，提高手術室使用率；同時運行中節約能源 。

11、燈柱蓋板小于250mm×250mm——符合最新版規范要求。

層流送風天花主要用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目，這些地方都是對潔凈要求比較高的。例如手術室，手術室是醫院中最長的開放性醫療過程，手術過程中將患者最好的屏障——表皮或粘膜打開，使得機體的內部直接暴露在外，不同途徑帶入的病菌有可能輕而易舉地進入機體內部，極易引起感染。因此術后感染一直是醫院一種普遍的、最難以提防的、可能誘發嚴重后果的院內感染，百級層流潔凈手術室是目前最為理想的潔凈措施，層流送風天花是潔凈手術室、潔凈病房的凈化送風末端，兼有高效過濾，均流及氣流補償作用，運用先進的空氣潔凈技術應用到手術室，對手術室的空氣進行除菌、溫濕度調節、新風調節等系列處理，使得手術室保持在潔凈、溫濕度適宜的狀態。

層流送風天花靜壓箱采用電解鍍鋅鋼板表面噴漆處理或不銹鋼加工，四邊采用硅膠密封，形成一個氣密箱體；采用“梓凈”牌HEPA過濾器采用99.999%@0.3μm過濾器，安裝在靜壓箱內，且能從天花下面進行維修；送風天花表面采用優質紗網框，它是一種特殊系數的阻尼網層，使空氣垂直地送到手術室主流區。

手術室層流送風天花高效過濾器有組合式高效過濾器、無隔板高效過濾器、有隔板高效過濾器三種，可根據需要選配，“梓凈”牌Ⅲ級手術室送風天花W2600*D1400*H500mm一般標配4個側鋪高效過濾器（規格610*305*292mm）。

手術室層流送風天花工作原理：送風天花由高效空氣消毒過濾系統、風機動力系統、消音降噪系統、操作控制系統等組成。工作時風機吸入環境空氣，在經過空氣凈化消毒系統過濾成為潔凈無菌空氣，再以層流的方式將潔凈空氣送到罩內病床區域，同時使罩內保持正壓，以阻止外部空間的塵埃粒子及微生物進入罩內。

層流送風天花分類為哪三個級別？
送風天花一般分類為百級，千級，萬級這三個級別。
百級送風天花:Ⅰ型（2800*2600）

千級送風天花:Ⅱ型（1800*2600）

萬級送風天花:Ⅲ型（1400*2600）

手術室層流送風天花的重要性：為什么要強調送風天花的性能及其對術后感染控制的重要性？這要從手術的特點說起，手術環境控制關鍵在于手術區，而手術區控制關鍵在于手術切口，因此需要高無菌程度控制的只是一個局部區域而非全室。因此，如何從技術措施保障手術環境控制？傳統的思路就是區域控制的概念，這也是各國醫院相關標準實施的控制。
隨著現代醫學科學技術的飛速發展，外科技術對手術室的潔凈條件的要求也越來越高。

百級層流手術室是目前比較理想的。但如何有效管理，使層流手術室的空氣菌落數符合衛生部頒發的空氣環境衛生學標準，又符合潔凈手術室等級標準，并使之減少到最低限度，國內檢索文獻資料較少，是目前潔凈手術室管理中值得探討的一個新的課題。層流送風天花是采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求；并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。

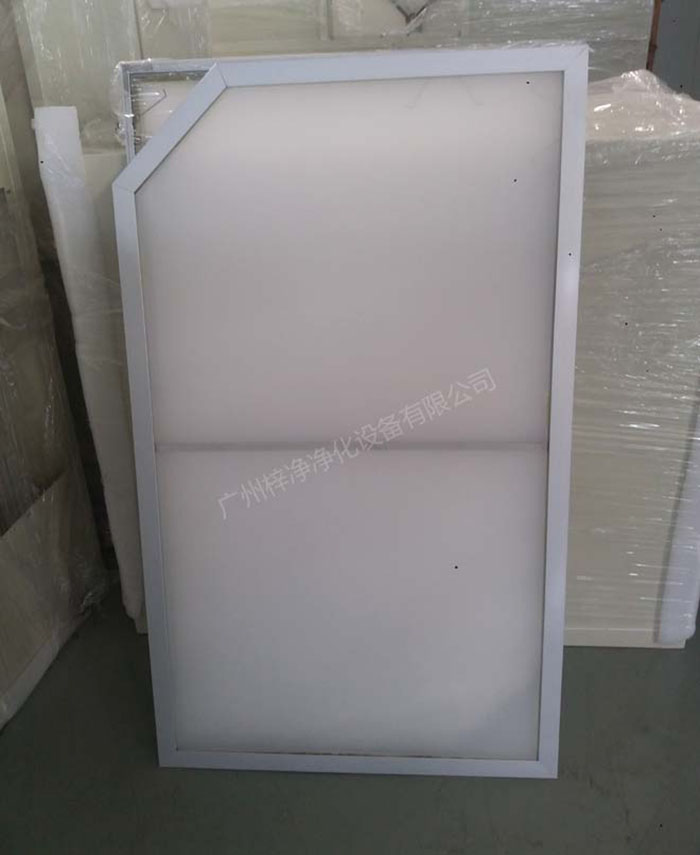

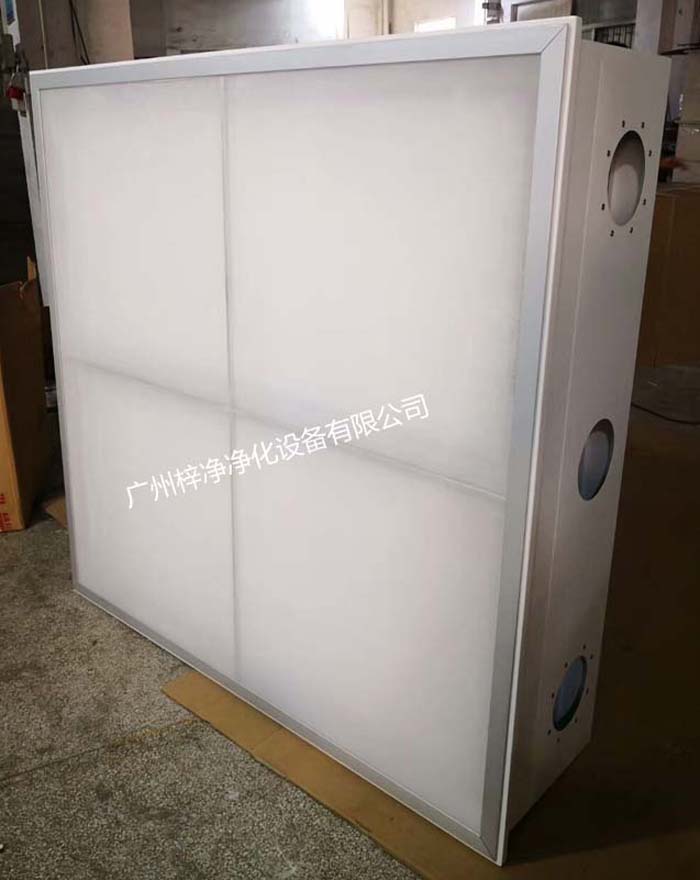

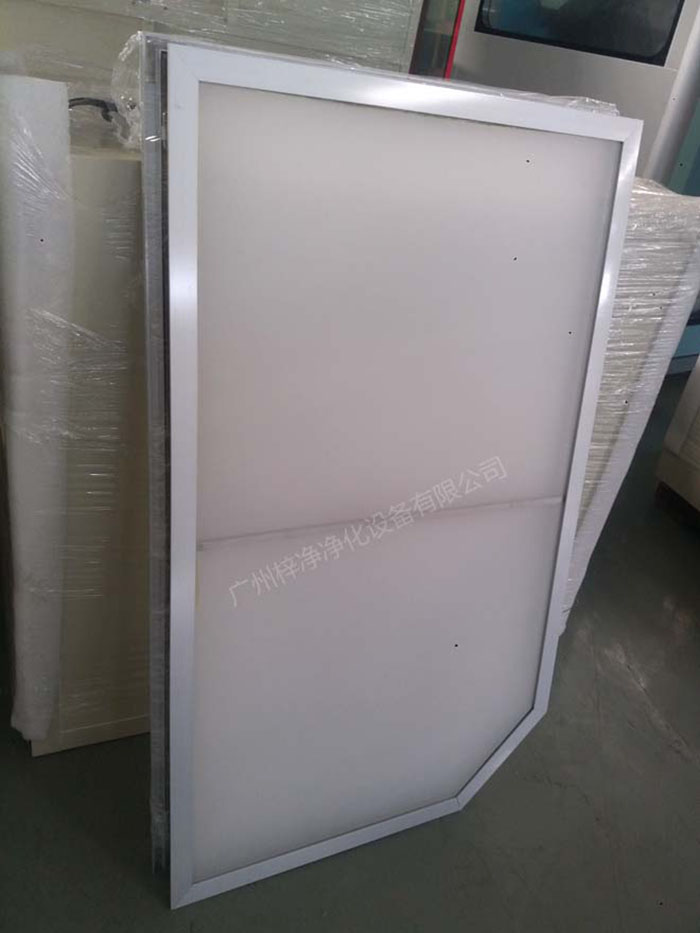

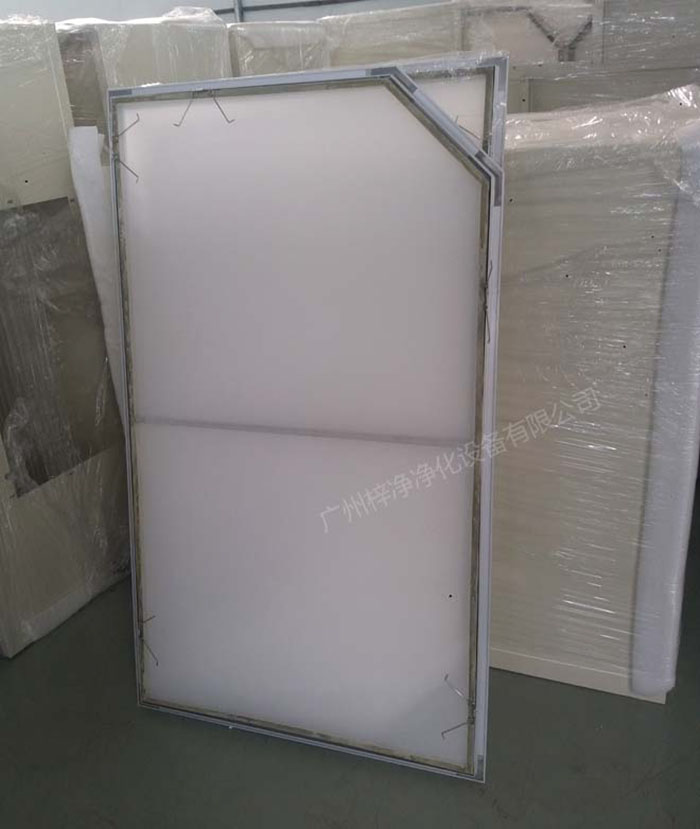

手術室送風天花阻尼網可根據用戶需求定制！

手術室層流送風天花又叫手術室潔凈送風天花、阻漏層流天花、層流送風天花;層流送風天花分為三個級別:Ⅰ級手術室,Ⅱ級手術室,Ⅲ級手術室；層流送風天花是現代醫院手術室必用的一種凈化裝置，我司生產的層流送風天花裝置是根據國內外領先的阻漏層技術，依托手術室層流送風天花以及零壓密封兩項制造出來的新一代層流層流送風天花裝置，使用本設備可合理分布潔凈室的氣流，有效保證室內的潔凈度（送風面為100級）。可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。

手術室層流送風天花產品特點：
A、層流送風天花是在普通層流送風天花的基礎上研發出來層流天花系統。具有更好的層流及照明效果，更適合潔凈手術層流效果。有垂直送風及側面模式，鋁合金型材邊框制作，箱體采用1.2mm厚白色啞光PU噴塑電解鋼板。

B、箱體內壁四角及鋁合金邊框可以根據客戶需要加工成小于R80mm圓弧過渡，杜絕死角，不易滋生細菌。箱體中可根據需要設置氣密性凈化燈帶，即有層流效果，又可照明；與內嵌入環島整體式凈化燈帶相配合，使整個手術室光照度均勻，解決了老款安裝在大型手術室中，光照度不均勻的不利因素。

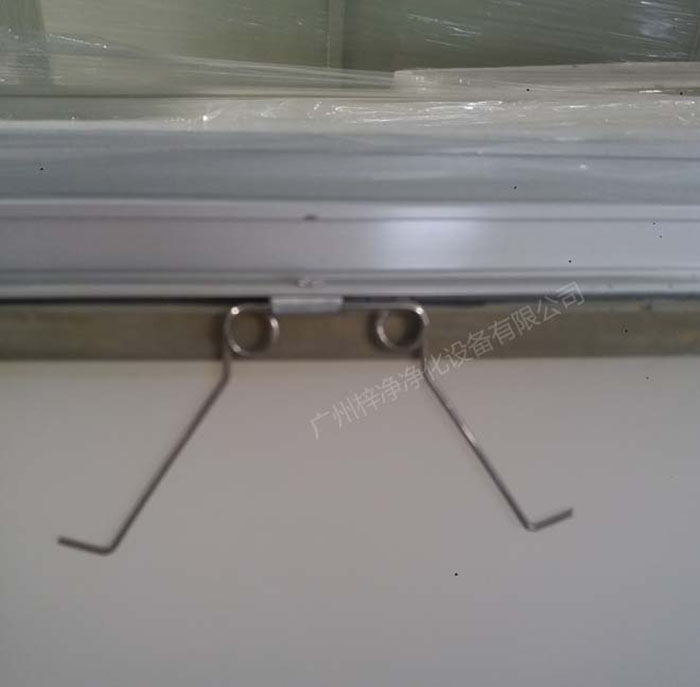

C、阻尼層均流，采用鋁合金扣壓式裝配，不得使用螺釘裝配，以便于更換及維護。中間帶中速氣流補償裝置采用2.0mm厚的拉絲防銹鋁板制作，完全杜絕以前層流天花因為無影燈阻撓而中心位置氣流減弱而影響層流效果；進口阻尼層流微孔均流送風。

手術室層流送風天花可選配件：
1、A型箱體為冷軋鋼板靜電噴塑處理，冷軋鋼板靜電噴塑做圍護及進風過濾框，含雙層DPP均流網及中速氣流補償裝置。

2、B型外箱體采用冷板噴塑，內部SUS30不銹鋼制作，中間夾保溫板。抗腐蝕、耐酸堿、保溫效果好，視覺更美觀；強度高，同時，保留雙層DPP均流網及中速氣流補償裝置。

手術室層流送風天花技術詳細參數:

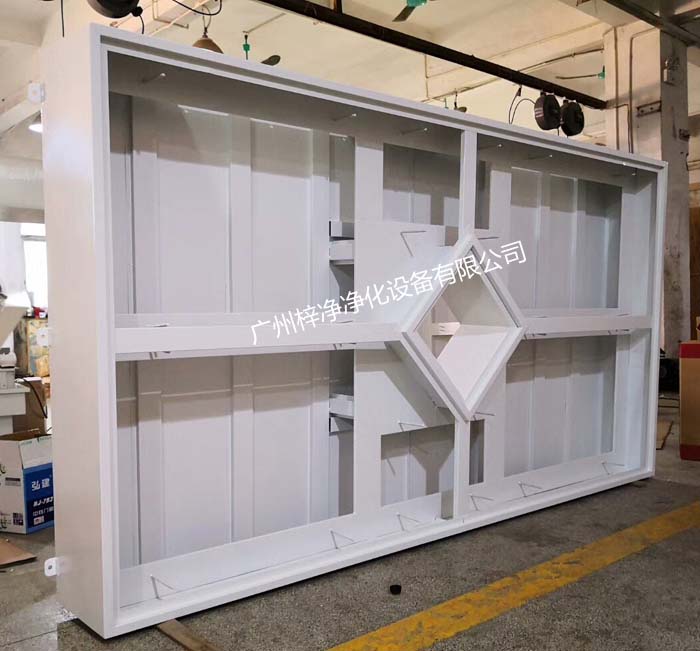

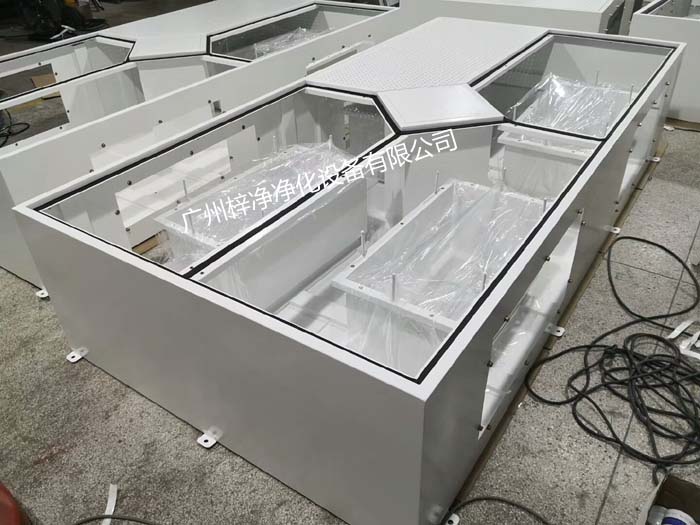

層流送風天花外箱體結構特點:

常用層流送風天花材質說明:

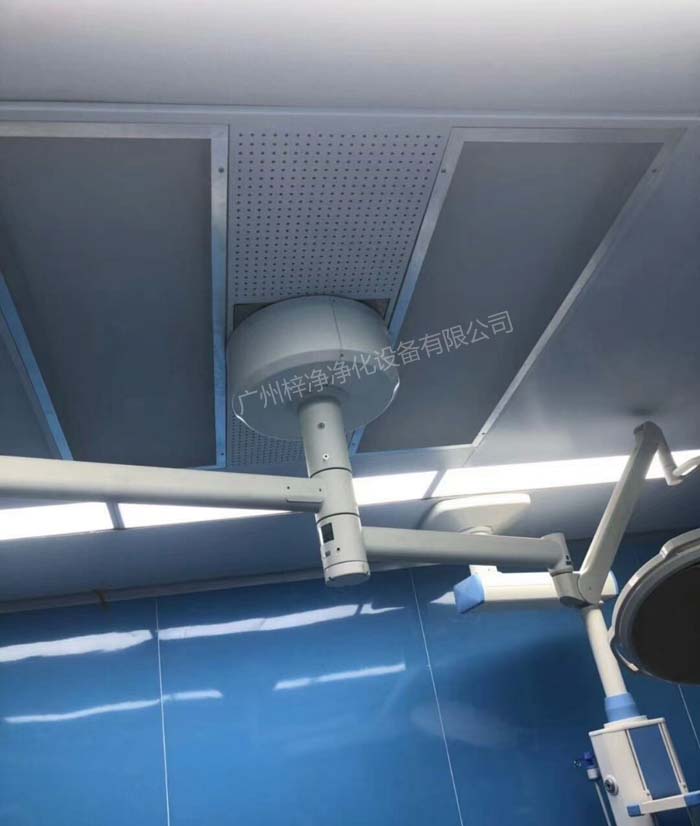

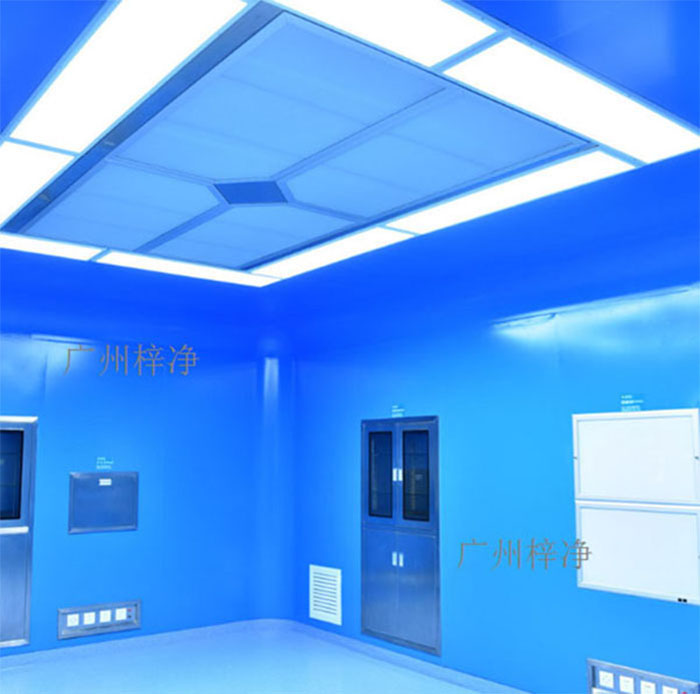

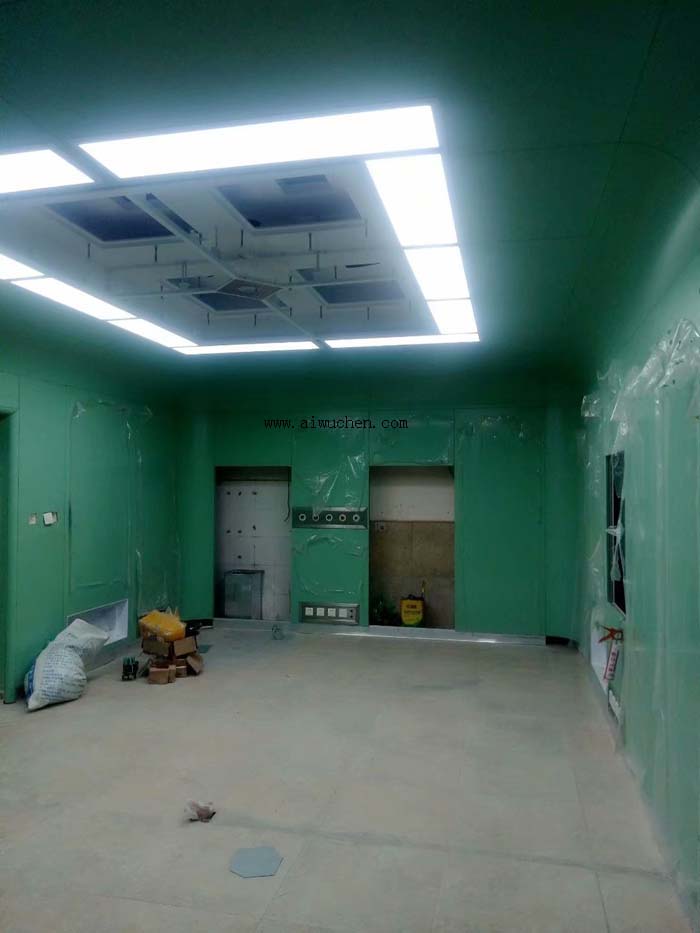

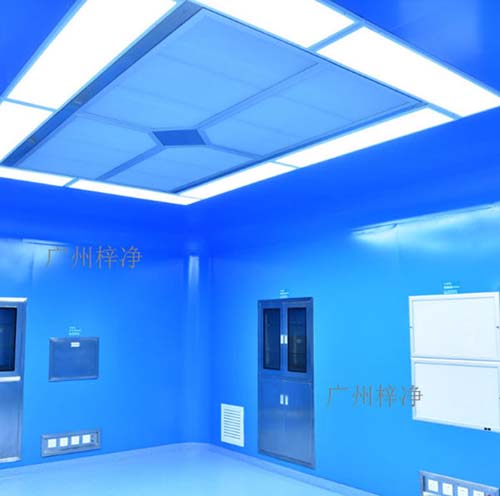

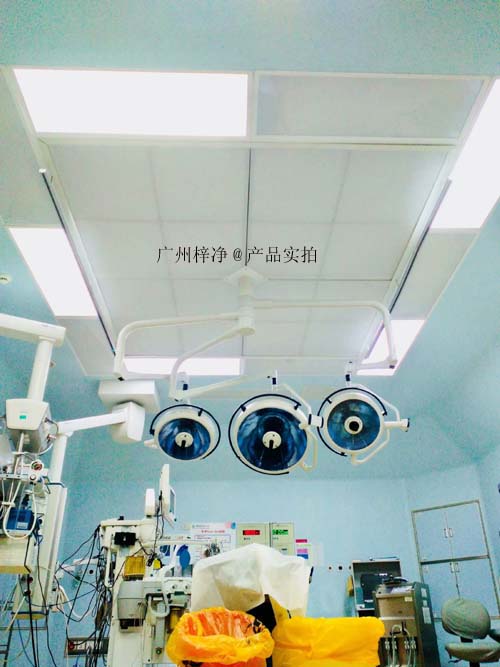

手術室層流送風天花現場效果圖:

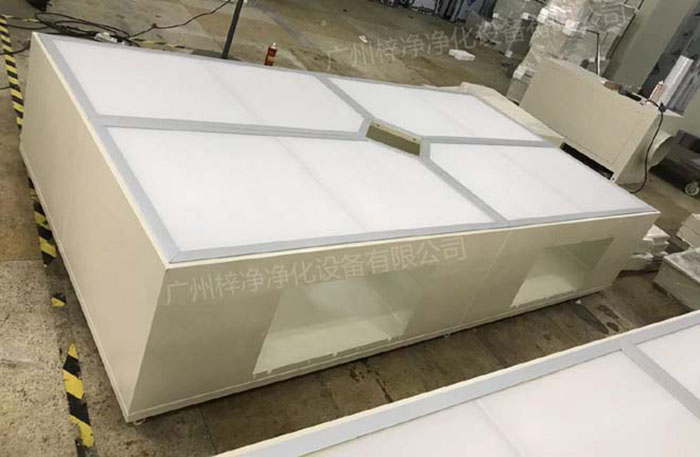

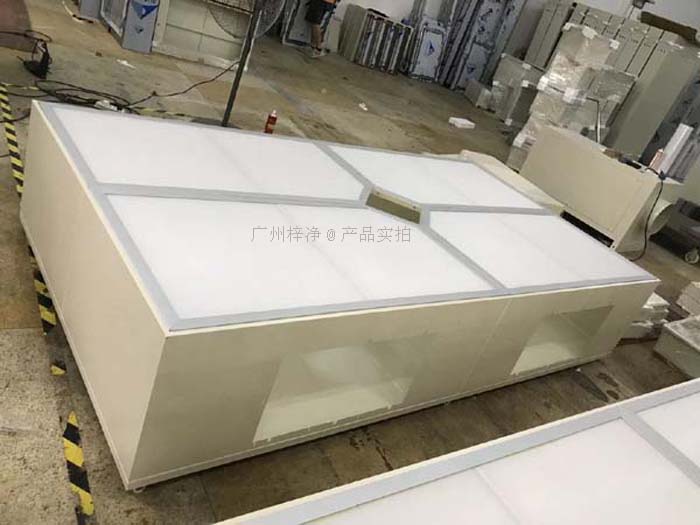

層流送風天花制作方法:
層流送風天花是現代醫院手術室必用的一種凈化裝置。它的裝置是根據國內外領先的阻漏層技術，依托手術室潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度，可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目；

比如用于手術室時，層流送風天花采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求，并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。

隨著現代醫學科學技術的飛速發展，外科技術對手術室的潔凈條件的要求也越來越高。但如何有效管理，使層流手術室的空氣菌落數符合衛生部頒發的空氣環境衛生學標準，又符合潔凈手術室等級標準，并使之減少到最低限度，是目前潔凈手術室管理中值得探討的一個新的課題。

層流送風天花制作其箱體分為兩大塊，所以即使拆分后體積依然過大，不便于搬運，而且兩大塊之間的密封不夠好，影響潔凈效果；另外，傳統的層流送風天花的箱體表面不平整，有死角不便于清洗，而且紗網框架的面積大導致出風面積減小，降低了出風量。

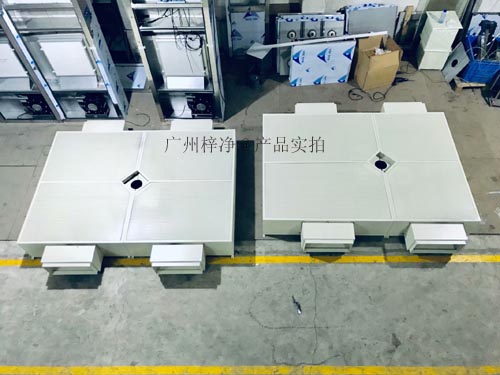

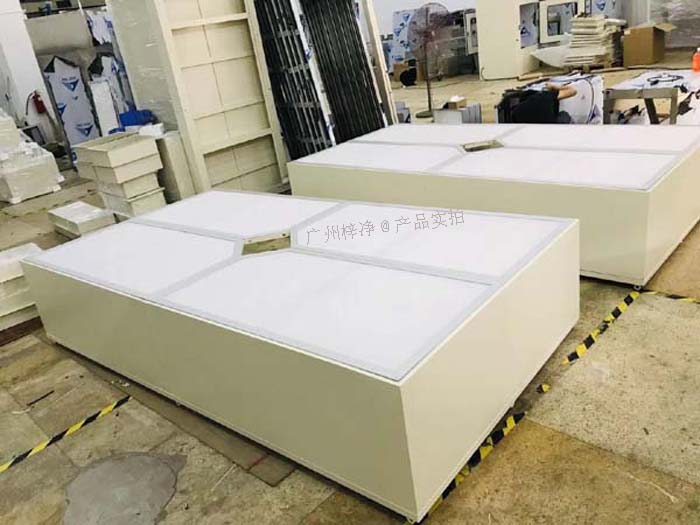

阻漏式送風天花|潔凈手術室阻漏式層流送風天花裝置是根據國內外阻漏技術，阻漏式送風天花有兩種制作,一種阻尼網孔板,一種是冷軋鋼板靜電噴塑處理。

A型箱體為冷軋鋼板靜電噴塑處理，冷軋鋼板靜電噴塑做圍護及進風過濾框，含雙層DPP均流網及中速氣流補償裝置。
B型外箱體采用SUS304不銹鋼制作?？垢g、耐酸堿、視覺更美觀、強度高，同時，保留雙層DPP均流網及中速氣流補償裝置。

手術室送風天花阻尼層均流可選用鋁質網孔板、304不銹鋼網孔板、冷軋鋼板烤漆網孔板、雙層DPP均流網。
依托手術室阻漏式潔凈送風天花及零壓密封兩項技術制造出來的新一代潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。

阻漏式送風天花可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。阻漏式潔凈送風天花與傳統潔凈送風天花相比，有著很大的優勢。

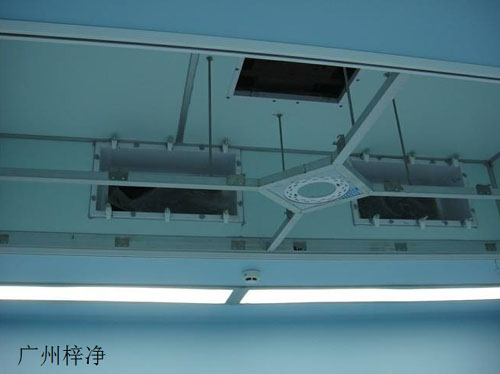

阻漏式送風天花在靜壓箱進風上方按氣流方向設置高效過濾器箱體及高效過濾器,在靜壓箱進風口處設均布器,下方設阻漏層。阻漏層為低阻亞高效過濾材料,阻力在40—80Pa,過濾效率在亞高效范圍內。

阻漏式送風天花優點:
設置阻漏層,突破了高效過濾器必須布置在送風末端的常規模式;可降低建筑層高;方便過濾器的安裝檢修;使室內含塵濃度再次降低,把潔凈區面積擴大1倍以上。適用于手術室和包括單向流百級區亂流潔凈間。

阻漏式送風天花設備測試結果：

風量(m3/h)9000≥ 10100

工作面風速(m/s)0.25≥0.3

亂流度；0.27≥ 0.2

手術區潔凈度(q/l)0.5um更大值0.06≥0.5um≥大值0.06≥統計值0.07統計值0.07≥5.0um≥大值5.0um。

周邊區潔凈度(q/l)0.5um大值0.94≥0.5um≥更大值0.59≥統計值0.57統計值0.27≥5.0um≥大值5.0um。

阻漏式送風天花規格尺寸及型號參數：

型號 參數:ZJC100-Ⅰ ZJC50-Ⅱ ZJC30-Ⅲ

過濾效率99.99%

出風風速(m/s)0.45、0.3、0.23

送風面尺寸2600－2400－1800－1400；

外形尺寸2680X2480X350≥2680X1880X350≥2680X1480X350;

法蘭尺寸1000X200(4個) 500X200(4個) 320X200(4個)

高效過濾箱規格尺寸數量:1270X670X610(2臺)≥1270X670X610(1臺)≥670X670X610(1臺) 。

高效過濾器規格尺寸數量:610X610X295(4個)≥610X610X295(1個)≥610X610X295(2個)。

法蘭尺寸 800X500≥800X500≥ 500X320

醫院手術室層流送風天花的送風形式分析:
醫院潔凈空調的任務應該是，維持室內所需要的空氣潔凈氣候狀態并解決空氣過濾網,過濾器的應用中的塵埃、微生物、氣味和有害氣體，而醫院手術室的凈化空調工程是最重要也是最困難的任務，尤其是空調過濾器,手術室層流天花,手術室高效空氣過濾器的更換,風淋室控制器空氣途徑造成的術后感染至關重要，同時因為降低和避免術后感染是保證手術成功、縮短患者恢復時間、降低醫療費用的關鍵所在。

手術室潔凈送風形式探討-空調過濾網、空調過濾器、高效空氣過濾器,另外手術室空調的另一特點是服務面積雖小但風量大、能耗高、使用時間不確定，因此手術室空調過濾器在創造高度潔凈的室內氣候同時應特別注意空調潔凈系統的節能環保。

醫院手術室送風天花一般要求:
Ⅰ級凈化送風天花：
a. 箱體材質為1.2mm厚冷軋鋼板靜電噴塑，下框全304不銹鋼；
b. 過濾器：8片或16片無隔板高效過濾器，雙面護網，鋁合金邊框 ,尺寸1170*570*70mm
570*570*70mm
c. 濾紙：美國賀氏（HV）；
d. 過濾器效率：99.99%@0.3um（H13），風速在0.45m/s測定之效率.

Ⅲ級凈化送風天花：
a. 箱體材質為1.2mm厚冷軋鋼板靜電噴塑，下框全304不銹鋼；
b. 過濾器：4片或8片無隔板高效過濾器，雙面護網，鋁合金邊框 ，尺寸1170*570*70mm
570*570*70mm
c. 濾紙：美國賀氏（HV）；
d. 過濾器效率：99.99%@0.3um（H13），風速在0.45m/s測定之效率。

百級送風天花特點:
百級送風天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾器過濾，均流及氣流補償作用。層流天花結構的合理性直接影響到手術室的送風效果，凈化級別.垂直送風模式，手術室專用不銹鋼層流送風天花：層流送風天花規范和技術進行開發，經十多年實際醫院使用經驗積累，結構先進合理，不銹鋼精制，分為I、II、III級手術室用，箱體冷板噴塑，下框全不銹鋼，美觀耐用。

百級送風天花可合理分布潔凈室內的氣流，有效保證室內的潔凈度（送風面100級）?？蓮V泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。

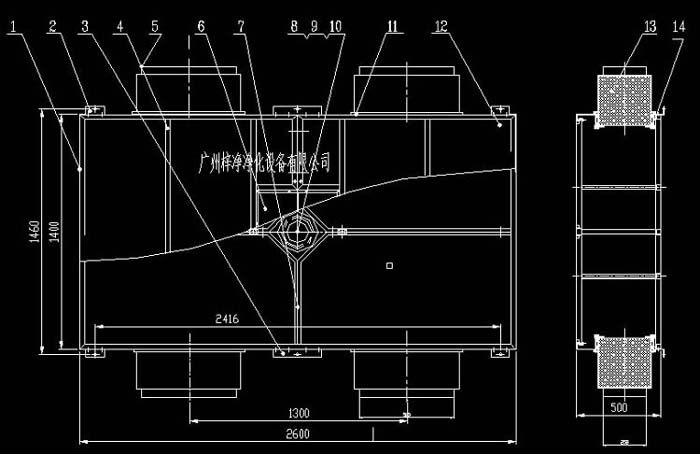

百級送風天花結構:
送風天花系統末端的潔凈送風天花裝置以及高效過濾箱（用風管連接）2個部分，產品采用專用鋁合金框架以及優質鋼板烤漆為主材作箱體，產品使用了阻漏層技術以及零壓密封技術，保證通過潔凈送風天花進入潔凈手術室的空氣達到相應潔凈手術室級別的技術要求，為手術提供無菌無塵的潔凈空氣環境。高效過濾器內裝有無隔板大風量過濾器。

百級送風天花裝置被廣泛應用于電子、機械、儀器儀表、航天、汽車制造、食品飲料、涂裝印刷、醫療衛生、生物工程等各種行業及科研領域。

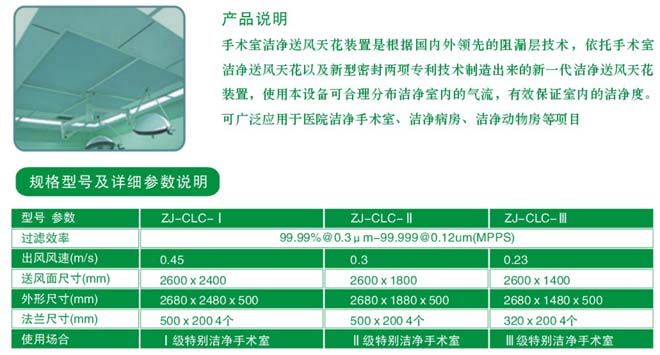

百級送風天花技術參數:

百級層流送風天花是采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求；并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。送風天花對送人室內的空氣進行嚴格的過濾，除去空氣中的浮游細菌，加上科學的氣流組織，使病員、醫護人員產生的細菌隨氣流帶走，不會返回手術切口，以避免來自空氣感染。因此空氣嚴格過濾，氣流的合理組織，是手術室空氣凈化系統的技術核心。

百級送風天花的空氣凈化流程:新風進入新風段，同回風相混合，再進入初效段，初效過濾器濾去直徑為10um大顆粒塵埃，進入換熱器段和加濕段，進行溫度、濕度調節，然后再進入風段加壓，經過中效過濾器，濾去l-10um的塵埃，進入消音器，把噪降到58dB以下，送至手術室的高效靜壓箱，經高效過濾器濾去0.3um-1um的塵埃，再最后經過送風天花，把潔凈空氣送至手術室臺面。

附、送風天花有風內裝和風外接兩種，安裝方式有懸掛式和落地支架式兩種層流罩是將空氣經風機以一定的風壓通過高效空氣過濾器后，由阻尼層均壓，是潔凈空氣呈垂直層流型氣流送入工作區，從而保證了工作區達到工藝所需的高潔凈度。

送風天花和層流罩與潔凈室相比，具有投資省，見效快，對廠房土建要求低，安裝方便，省電等優點，目前廣泛用于精密機械、電子、制藥、食品、精細化工等部門結構比FFU復雜，為局部凈化設備，使用環境條件要求比較低，用于提供局部比較高的潔凈度，適合改造工程，及整體要求不是很高，只是滿足局部要求的工程。
